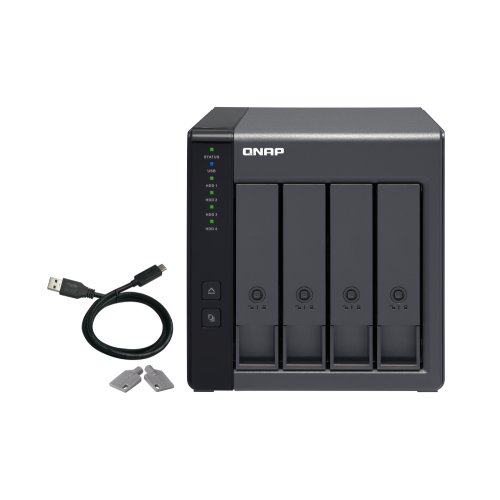

Qnap TR-004 | Unidade de Expansão

O gabinete de expansão RAID TR-004 USB 3.2 Gen 1 permite expandir a capacidade do seu NAS QNAP e do seu PC. O TR-004 também pode ser utilizado como um dispositivo DAS (Direct-attached Storage), permitindo o acesso direto ao seu conteúdo através de uma conexão USB. O TR-004 possui quatro baias para discos rígidos SATA de 3,5 polegadas com múltiplas opções de configuração RAID e conectividade USB 3.2 Gen 1 Tipo-C, oferecendo uma solução de expansão de armazenamento altamente confiável e segura.

*As versões não servidor do Windows têm um limite de 63 TB para um único volume. Portanto, ao conectar produtos de expansão de armazenamento QNAP, a mesma limitação se aplica. Para volumes maiores que 63 TB, recomenda-se o uso do sistema operacional Windows Server.

USB 3.2 Gen 1 (5 Gbps)

Porta USB 3.2 Gen 1 Tipo C* para transferência de dados mais rápida.

* Recomenda-se um cabo USB com no máximo 1 metro de comprimento.

Suporta unidades SATA

Suporta até quatro unidades SATA para desempenho confiável de leitura e gravação.

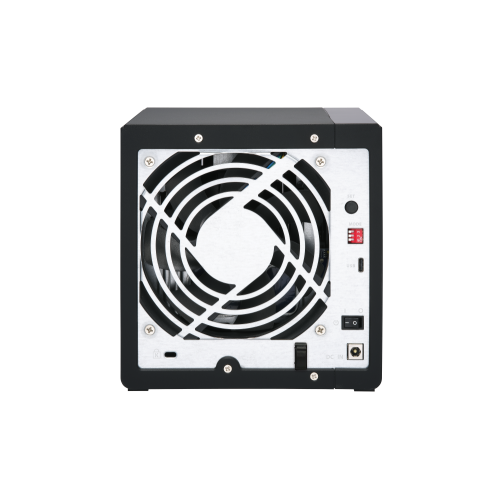

Chave DIP de modo de disco

Chave DIP de modo de disco para alternar entre as configurações de controle de hardware e controle de software para configurar o grupo RAID.

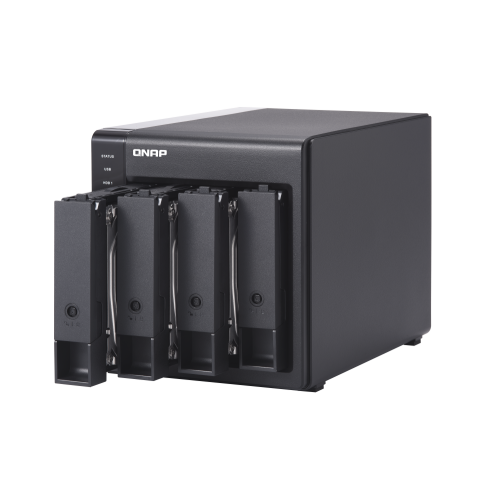

Bandejas de unidade com trava

Bandejas de disco rígido com trava para evitar a remoção acidental do disco.

Fácil de ejetar

Botão de ejeção para desconectar o TR-004 de um NAS ou computador*.

*Requer o utilitário QNAP External RAID Manager .

Expansão de armazenamento eficaz com suporte a RAID

O TR-004 é uma solução ideal para expansão de armazenamento em PCs, especialmente em laptops que não possuem espaço para discos rígidos maiores e de maior capacidade. Com quatro baias para discos SATA de 3,5 polegadas e suporte para configuração RAID, o TR-004 oferece a capacidade de armazenar uma grande quantidade de arquivos e dados, além de garantir proteção contra possíveis falhas de disco.

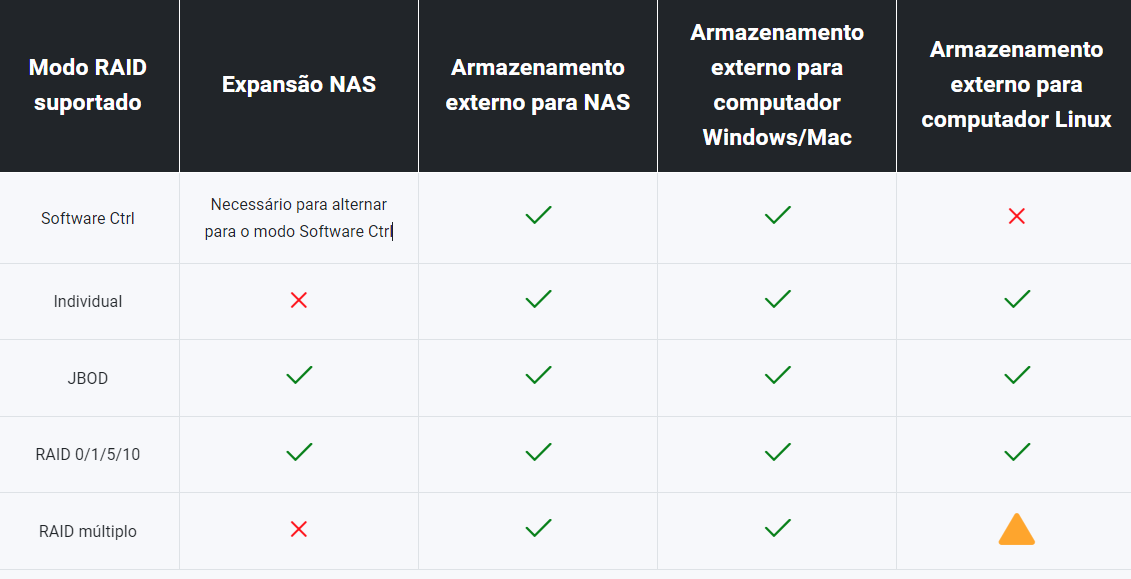

Suporta vários níveis de RAID.

O TR-004 suporta diversas configurações RAID. Dependendo das suas necessidades, você pode alternar entre os modos RAID controlados por hardware ou software. Mova as chaves DIP para as posições correspondentes ao seu modo RAID ideal: Individual, JBOD, RAID 0, RAID 1/10 ou RAID 5. Você também pode configurar as definições de RAID a partir do seu QNAP NAS ou utilizando o utilitário QNAP External RAID Manager no seu computador.

Modo individual

Trata cada disco como um espaço de armazenamento separado, permitindo que você acesse cada um deles de forma independente.

* A troca a quente de unidades não é suportada neste modo.

Modo JBOD

Todos os discos são reconhecidos como uma única unidade. Isso permite a utilização máxima do armazenamento, mas não oferece proteção de dados.

Modo RAID 0

Os dados são distribuídos entre os discos. O RAID 0 oferece o desempenho mais rápido, mas não protege os dados contra falhas de disco.

Modo RAID 1/10

Metade da capacidade total de armazenamento é usada para armazenar dados, e a outra metade mantém uma cópia desses dados. Isso proporciona alta proteção de dados ao custo de poder usar apenas metade do espaço de armazenamento instalado.

Modo RAID 5

O RAID 5 requer pelo menos três discos rígidos para funcionar e as informações de paridade são distribuídas entre eles, proporcionando capacidade de armazenamento otimizada e proteção contra a falha de um único disco.

Modo de controle de software

Utilize este modo para controlar a configuração RAID a partir do seu NAS ou computador.

* Os computadores Linux conseguem reconhecer partições existentes em várias configurações RAID, mas não conseguem criar novas.

Configuração e gerenciamento de armazenamento flexíveis

Em comparação com outros gabinetes RAID, o TR-004 oferece configurações controladas por software para maior flexibilidade de gerenciamento. Os usuários podem configurar o RAID e monitorar a integridade dos discos usando o Gerenciador de Armazenamento e Snapshots em um NAS QNAP ou usando o utilitário Gerenciador de RAID Externo da QNAP em seu computador.

* Nota: Ao conectar o TR-004 a um NAS, os usuários podem optar por usar o modo de armazenamento de expansão NAS ou o modo de armazenamento externo.

Use o Gerenciador de Armazenamento e Snapshots para configurar o TR-004 como uma unidade de expansão de armazenamento para o seu QNAP NAS. Além da configuração RAID, o modo de expansão de armazenamento do NAS suporta várias funções do NAS, incluindo pools de armazenamento e snapshots. Ao escolher o modo de armazenamento externo, você pode usar o TR-004 como um DAS (Sistema de Armazenamento Distribuído).

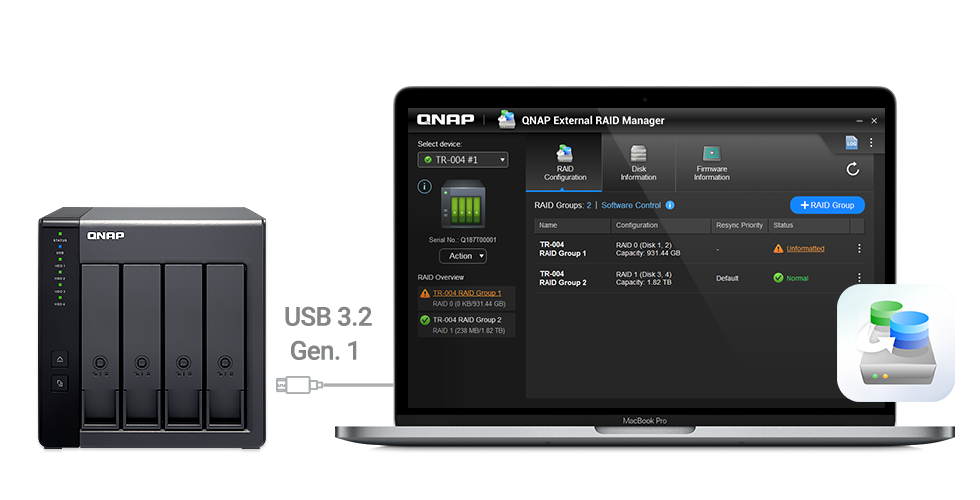

O QNAP External RAID Manager é um utilitário para usuários de Windows e Mac que permite configurar, monitorar e visualizar o status do TR-004. Os usuários podem configurar facilmente grupos RAID no TR-004 e obter rapidamente o status de desempenho e integridade do RAID.

Cenários de uso versáteis para atender às necessidades de expansão de armazenamento.

O TR-004 atende a muitas necessidades de expansão de armazenamento para uso doméstico e profissional, incluindo:

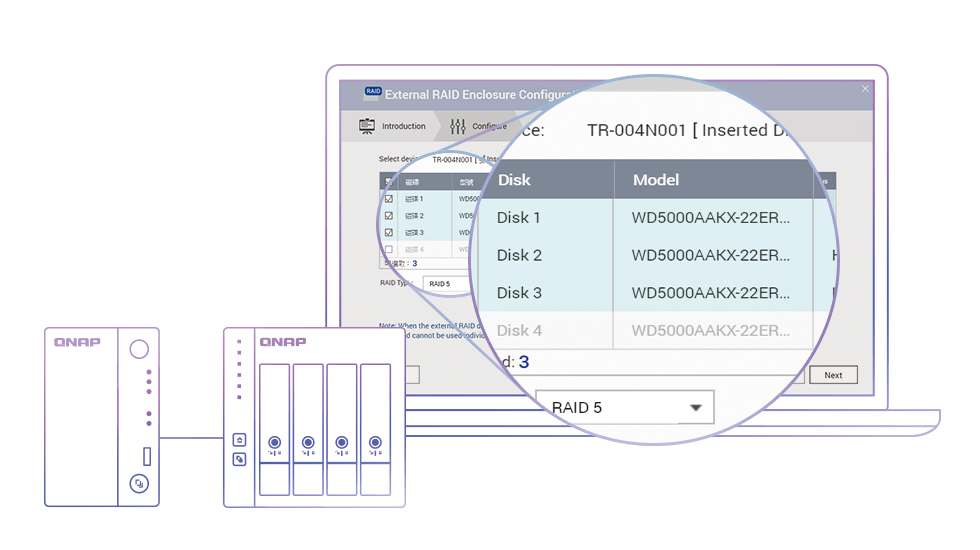

Cenário 1: Expanda a capacidade do seu NAS

O TR-004 oferece um método alternativo para os usuários expandirem a capacidade de armazenamento do seu NAS. Ao conectar o TR-004 ao seu NAS e usar o Gerenciador de Armazenamento e Snapshots, os usuários podem configurar e gerenciar facilmente a expansão do armazenamento. O TR-004 é compatível com diversas funções de armazenamento e gerenciamento de arquivos do QNAP NAS, permitindo que os usuários criem pools de armazenamento, encontrem arquivos com o Qsirch e organizem arquivos com o Qfiling.

*Nota:

1. O TR-004 não é compatível com os seguintes modelos: TS-128, TS-228, TS-131, TS-231, TS-431, TS-431U e modelos NAS que não podem ser atualizados para o QTS 4.3.6 (ou posterior).

2. O TR-004 só pode ser usado como um pool ou volume de armazenamento individual no NAS. Seu pool/volume de armazenamento não pode ser combinado com o NAS conectado. Aplicativos NAS não podem ser instalados no TR-004.

3. Os discos só podem ser migrados de um TR-004 para outro. Os arquivos e dados armazenados em discos movidos para/de um NAS (ou outro dispositivo) não serão reconhecidos.

4. A troca a quente de discos não é compatível com o Modo Individual do TR-004.

5. O desempenho do TR-004 pode variar dependendo das especificações e dos recursos de sistema disponíveis no dispositivo host.

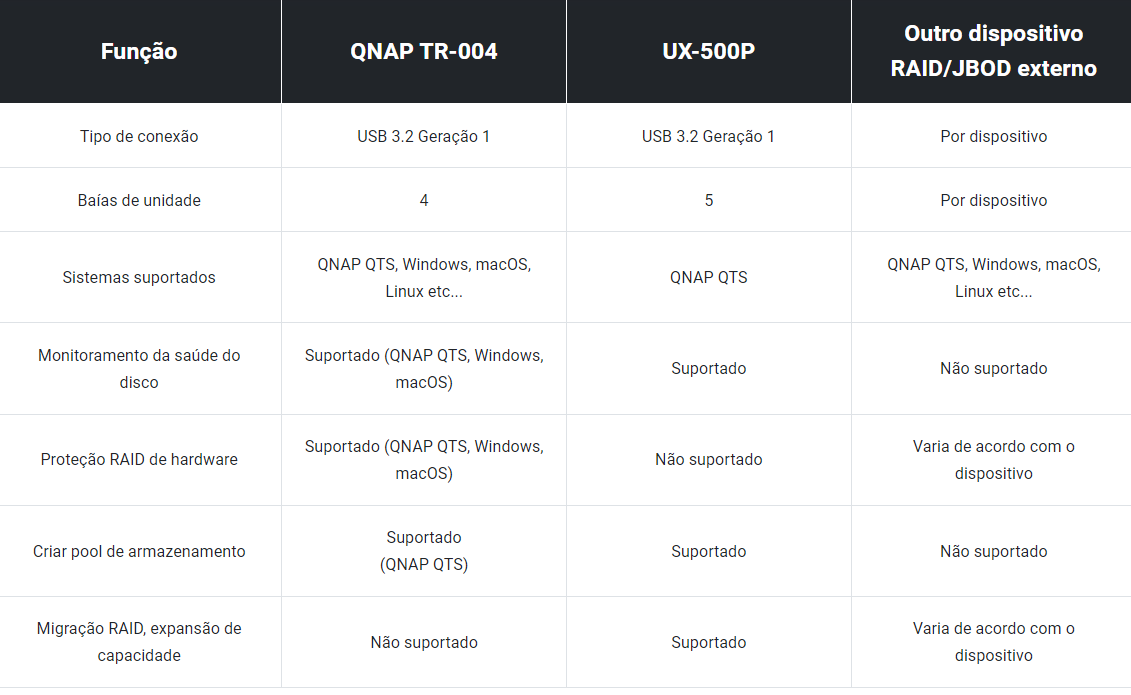

Utilize o TR-004 como alternativa aos gabinetes de expansão NAS convencionais.

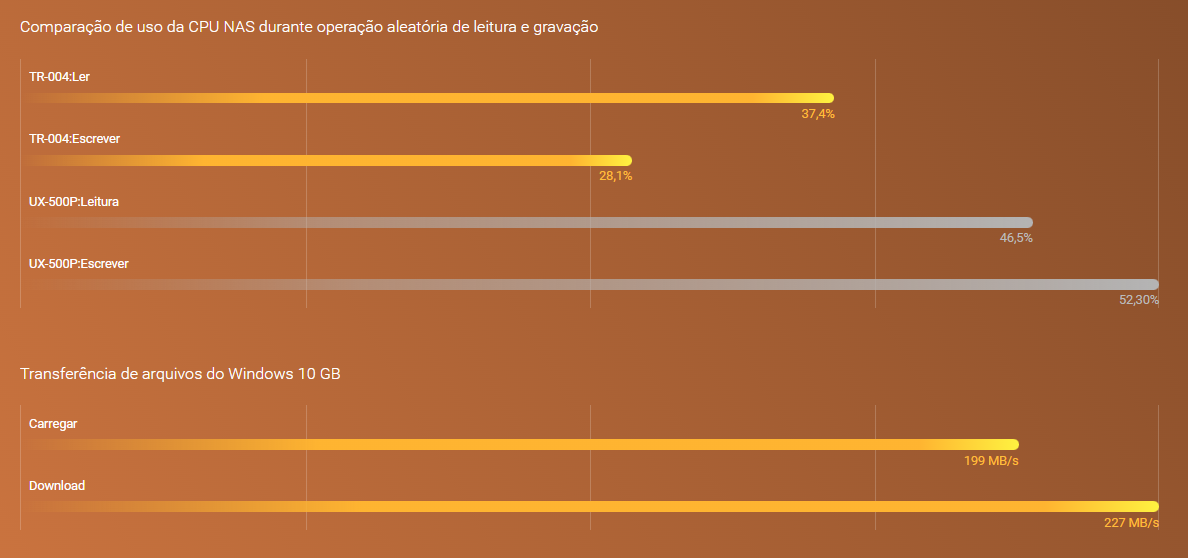

Como um dispositivo RAID de hardware externo, o TR-004 opera de forma independente e não requer recursos adicionais do sistema NAS. Em comparação com oUX-500PO gabinete de expansão TR-004 utiliza menos recursos do sistema NAS.

Testado nos laboratórios da QNAP. Os valores podem variar de acordo com o ambiente.

Ambiente de teste 1:

NAS: TS-932X-2G

QTS 4.3.6.0726 Build 20181011, Annapurna Labs Alpine AL324 Quad-core ARM Cortex-A57 CPU @ 1.70GHz, 2GB RAM, Seagate ST1000NM0033-9ZM173 *4, RAID5, Thick volume; LUN baseado em blocos, AIO desativado, SMB3~1

TR-004

QTS 4.3.6.0738 Build 20181023, SSD Samsung 850 PRO 512GB *4, RAID10, Volume espesso

UX-500P

QTS 4.3.4.0736 Build 20181010, SSD Samsung 850 PRO 512GB *4, RAID10, Volume espesso

Ambiente de teste 2:

TR-004:

Tipo de volume: RAID 0; 4 x HDDs Seagate ST1000NM0033 de 1TB

PC cliente: CPU Intel® Core™ i7-7700HQ de 2,8 GHz; 32 GB de RAM; Windows® 10 de 64 bits

Cenário 2: Armazenamento externo para o seu NAS

Em vez de usar o TR-004 para expandir a capacidade do seu QNAP NAS, você pode usá-lo como uma unidade de armazenamento complementar para fazer backup ou mover dados. Ele também permite migrar fisicamente grandes coleções de dados que exigiriam uma largura de banda de rede significativa. Enquanto estiver conectado ao NAS, você pode monitorar a integridade e o status do TR-004 usando o Gerenciador de Armazenamento e Snapshots no NAS.

Cenário 3: Expanda o espaço de armazenamento do seu computador

O TR-004 permite adicionar espaço de armazenamento ao seu computador rapidamente. Você pode usar a chave DIP para configurar um modo RAID por hardware ou gerenciá-lo usando o utilitário QNAP External RAID Manager. O status e a integridade do TR-004 também podem ser monitorados por meio desse utilitário.

* Observação: O Gerenciador RAID Externo da QNAP requer Windows 8.1 (ou posterior); Windows Server 2012 R2 (ou posterior); macOS 10.13 (ou posterior).

Cenário 4: Compartilhamento de arquivos entre plataformas

Do seu NAS a computadores Windows, Mac e Linux, o TR-004 é compatível com uma ampla gama de dispositivos. Isso o torna ideal para transferir arquivos grandes rapidamente entre diferentes dispositivos. O TR-004 é inclusive compatível com dispositivos que utilizam o sistema de arquivos exFAT, proporcionando ainda mais praticidade para acessar e compartilhar arquivos a partir de uma variedade maior de dispositivos.
